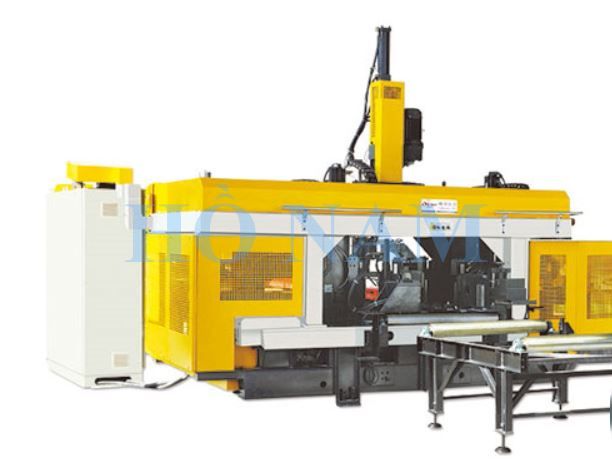

Máy khoan dầm 3D

Bảy trục điều khiển
Đồng thời khoan trên 3 mặt của dầm chữ H
Chuyển đổi trực tiếp giữa CAD và CAM có sẵn
Thiết bị lý tưởng được sử dụng để gia công kết cấu thép

Model TDD125 TDD100
Kích thước dầm(Chiều cao bụng x chiều rộng mặt bích) Tối đa 1250x600 1000x500
Tối thiểu 150x75
Chiều dài(mm) Tự động cấp phôi ≥2700
Trọng lượng phôi tối đa(kg) 10000 5000
Độ dày của bụng và mặt bích(tối đa) 80mm
Đường kính khoan(mm) Khoan thẳng đứng Ø12-33.5
Khoan ngang Ø12-30
Số trục chính Tổng 3 trục(trên,trái,phải)
Tôc độ quay(vòng/phút) 180-650
Số trục 7
Tốc độ cấp phôi(mm/p) 20-300
Hành trình cấp phôi(mm) Máy khoan đứng 240 hoặc 325
Đơn vị khoan trái phải 140
Sự dịch chuyển trục ngang(mm) Theo chiều dài phôi gia công 520
Trên mức cơ sở dọc 20-580 20-480
Sự dịch chuyển trục thẳng đứng(mm) Theo chiều dài phôi gia công 520
Ngoài mức cơ sở ngang 45~1160 45~920
Công suất định mức(kW) 28
Kích thước (mm) 4700x3050x3520 4450x3050x3520
Trọng lượng (KG) 8500 7000

































Bảy trục điều khiển
Đồng thời khoan trên 3 mặt của dầm chữ H
Chuyển đổi trực tiếp giữa CAD và CAM có sẵn
Thiết bị lý tưởng được sử dụng để gia công kết cấu thép
