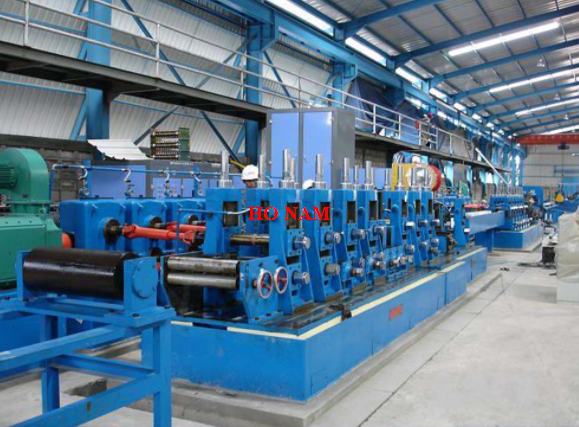

Dây chuyền sản xuất ống bằng phương pháp hàn tần số cao HG198 được sử dụng để sản xuất ống hàn tần số cao
Đường kính ống tròn φ63-φ198mm và ống vuông ,chữ nhật 50x50-110x200.
Độ dày thành ống 2.0-4.0mm, nó cũng có thể sản xuất các loại ống có hình dạng tương ứng.
Tất cả các máy đơn lẻ của dây chuyền sản xuất về cơ bản hoàn toàn tự động, giảm bớt số lượng lớn nhân công sản xuất.
Hãy trở thành người đầu tiên đánh giá sản phẩm này( 0)
Dây chuyền sản xuất ống bằng phương pháp hàn tần số cao HG198 được sử dụng để sản xuất ống hàn tần số cao
Đường kính ống tròn φ63-φ198mm và ống vuông ,chữ nhật 50x50-110x200.
Độ dày thành ống 2.0-4.0mm, nó cũng có thể sản xuất các loại ống có hình dạng tương ứng.
Tất cả các máy đơn lẻ của dây chuyền sản xuất về cơ bản hoàn toàn tự động, giảm bớt số lượng lớn nhân công sản …
Liên hệ
Tình trạng:
Nhà cung cấp:
Còn 100 sp - Điện thoại::02437893926 - phường Đại Mỗ, quận Nam Từ Liêm, Hà Nội, - CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP HỒ NAM
Quy trình sản xuất:
Vật liệu → xả cuộn dây → đầu nắn thẳng → là phẳng tôn → hàn đối đầu cắt → Lồng căng tôn kiểu ngang →Cán tạo hình, hàn, làm mát, định cỡ ống → chiều dài cố định, cắt → Bàn ra sản phẩm Thông số kỹ thuật cơ bản:
1- Coil chứa cuộn:
Đường kính hình côn ： Φ580-700mm
Đường kính ngoài ： Φ1000-1800mm
Chiều rộng ： 200-620mm
Trọng lượng tối đa ： 10 T
Công suất động cơ xoắn đầu nón ： 3kw 2- Máy làm phẳng đầu tôn:
Máy được sử dụng để dẫn đầu của cuộn tôn mới vào máy là phẳng sau khi đã đưa cuộn tôn mới đến vị trí làm việc
Công suất động cơ ： 5.5KW 3 - Máy là phẳng tôn：
Máy được sử dụng làm phẳng cho đuôi dải và đầu dải tôn. Nó được cắt cho quá trình tiếp theo và được chuẩn bị để hàn để đảm bảo rằng dải thép thẳng hàng trong quá trình hàn đối đầu
Chiều rộng là phẳng ： 200mm-620mm
Độ dày là phẳng ： 2.0-4.0mm
Áp suất làm việc xi lanh ： 10Mpa

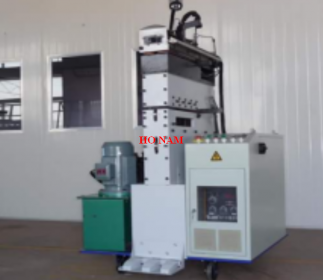

Công suất động cơ ： 22KW 4 - Máy hàn đối đầu (nối tôn)：
Đây là một thiết bị quan trọng trong dây chuyền sản xuất ống hàn, được sử dụng để cắt phần không đều của đầu dải, sau đó phần đuôi của cuộn trước được gắn với đầu của cuộn tiếp theo để đảm bảo sản xuất liên tục của đơn vị ống hàn
Độ dày cắt ： 2.0-4.0mm
Chiều rộng ： 200-620mm
Tốc độ hàn ： 15-40m / h
Dầu thủy lực áp suất làm việc ： 10Mpa
Hình thức cắt: undercut 5 - Trạm thủy lực ：
Áp lực công việc ： 10Mpa
Áp suất lớn nhất ： 16Mpa
Lưu lượng tối đa của hệ thống ： 250L / phút
Công suất động cơ ： 22KW 6 - Lồng căng dây kiểu nằm ngang WLHT
Đặc điểm kỹ thuật :2,0-4,0mm
Chiều rộng cuộn dây ： 200-620mm
Khu vực lưu trữ ： 4,5M2
Chiều dài lưu trữ ： ≤550mm
Tốc độ nạp liệu ： Vmax = 120m / phút
Áp suất dầu thủy lực ： 10Mpa
Động cơ ： 37KW ＋ 75KW

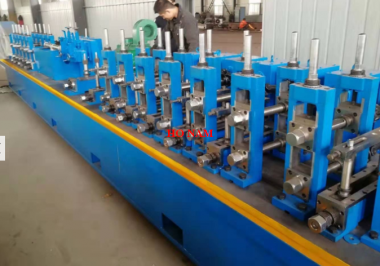

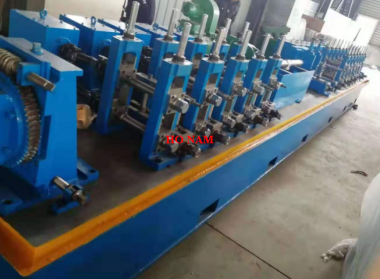

Đường kính ngoài lưu trữ tối đa ： Φ7500 7- Máy cán định dạng và kích cỡ
Tốc độ cán ： 20-40m / phút
Máy định hình đứng ： ngang ： 7 dọc ： 7
Máy định cỡ đứng ： ngang ： 5 dọc ： 5
Đường kính trục ngang ： Φ120mm
Đường kính trục dọc ： Φ70mm

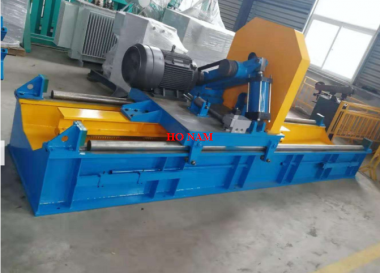

Động cơ Z4 ： 185KW × 2 bộ 8- Máy cắt bằng lưỡi cưa
Đường kính ống cắt： 198mm
Chiều dài： 4-15m
Độ chính xác： 0-6mm
Số lần cắt tối đa： 6 lần /phút
Tốc độ cắt Max： 40 m/min
Kích thước lưỡi cưa： Φ1050×6×Φ110mm
Dây chuyền sản xuất ống bằng phương pháp hàn tần số cao HG198 được sử dụng để sản xuất ống hàn tần số cao
Đường kính ống tròn φ63-φ198mm và ống vuông ,chữ nhật 50x50-110x200.
Độ dày thành ống 2.0-4.0mm, nó cũng có thể sản xuất các loại ống có hình dạng tương ứng.
Tất cả các máy đơn lẻ của dây chuyền sản xuất về cơ bản hoàn toàn tự động, giảm bớt số lượng lớn nhân công sản xuất.
