Máy cán hộp HG76

*Quy trình sản xuất :
Thép cuộn ---Coil chứa cuộn --  máy hàn nối và cắt - ---- Lồng chứa vật liệu ----- Là phẳng ----- máy cán chính ----- hàn ---- loại bỏ các gờ của đường hàn --- làm mát --- máy định cỡ --- làm thẳng --- cắt ---bàn ra sản phẩm --- đóng gói
Ống tròn: Đường kính Φ21-76mm
                Độ dày 1.0-3.5mm
Hộp vuông: Đường kính 20x20-60x60mm
                Độ dày 1.0-3.5mm

1.Coil chứa cuộn
Đường kính ngoài của dải: φ1200-1800mm
Đường kính trong của dải: Φ450mm-500mm
Độ dày của dải: 1.0-3.5mm
Trọng lượng tải tối đa Max:4.0 tấn
Kiểu: Thủy lực
2. Máy cắt và hàn nối
Vật liệu lưỡi cắt: Cr12
Chiều rộng dải: 60-240mm
Độ dày dải: 1.0-3.5mm
Phương pháp kẹp: Pneumatic-khí nén
Phương pháp cắt: Thủy lực
Nguồn hàn: Hàn TIG

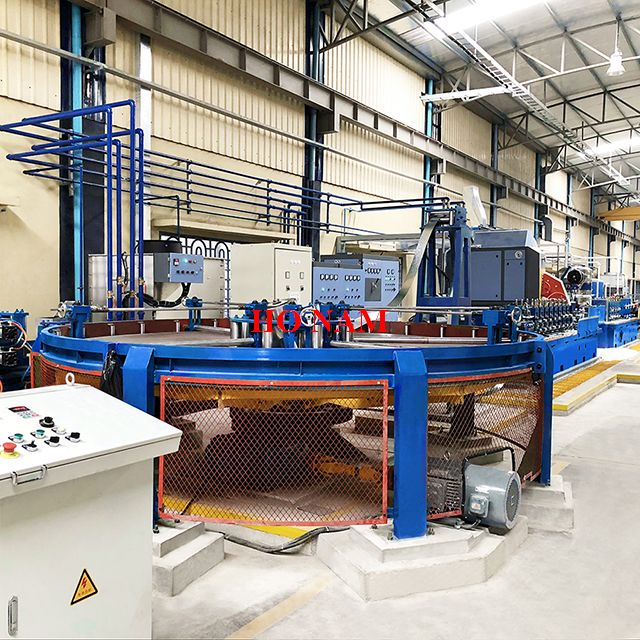

3.Lồng chứa nằm ngang
Đường kính của lồng chứa: Φ4500mm
Khả năng lưu trữ: 300-1000m
Tốc độ cấp phôi: 200m/min
Động cơ quay: 22KW
Động cơ cấp phôi: 18.5KW
4.Máy cán chính và định size
Số lượng trục giá đứng: 7stands
Số lượng trục giá ngang: 7stands
Số lượng hộp số: 7stands
Thiết bị dẫn hướng: 2 roller
Con lăn ép:
Thiết bị làm sạch mối hàn: 2 trục đứng
5.Máy cắt
Đường kính của ống tròn: Φ21-76mm
Phạm vi độ dày: 1.0-3.5mm
Cắt theo chiều dài: L=4-8m ≤± 3mm
Động cơ dẫn hướng: 22kw
Động cơ cắt: 22kw
Tốc độ cắt: Max 100m/ phút
