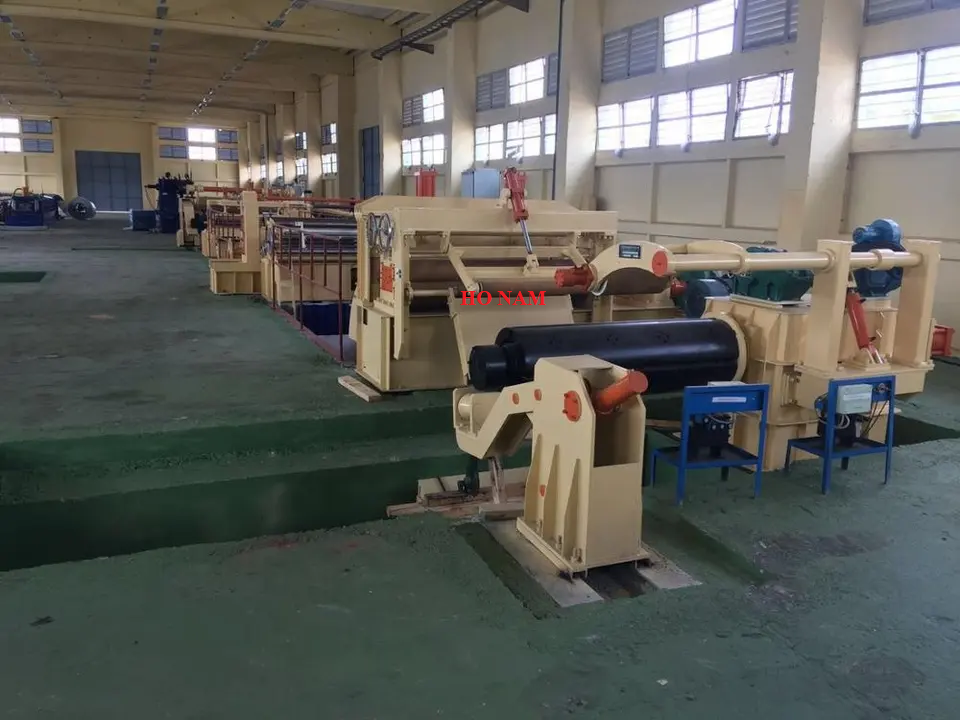

Dây chuyền xả băng cuộn tôn thép (Slitting line)

Dây chuyền xả băng cuộn tôn-thép  (slitting line ) dùng để phân chia các cuộn tôn thành các băng tôn nhỏ với các khổ khác nhau theo yêu cầu của khách hàng.
Hệ thống hoàn toàn tự động từ khâu vào cuộn tới ra cuộn

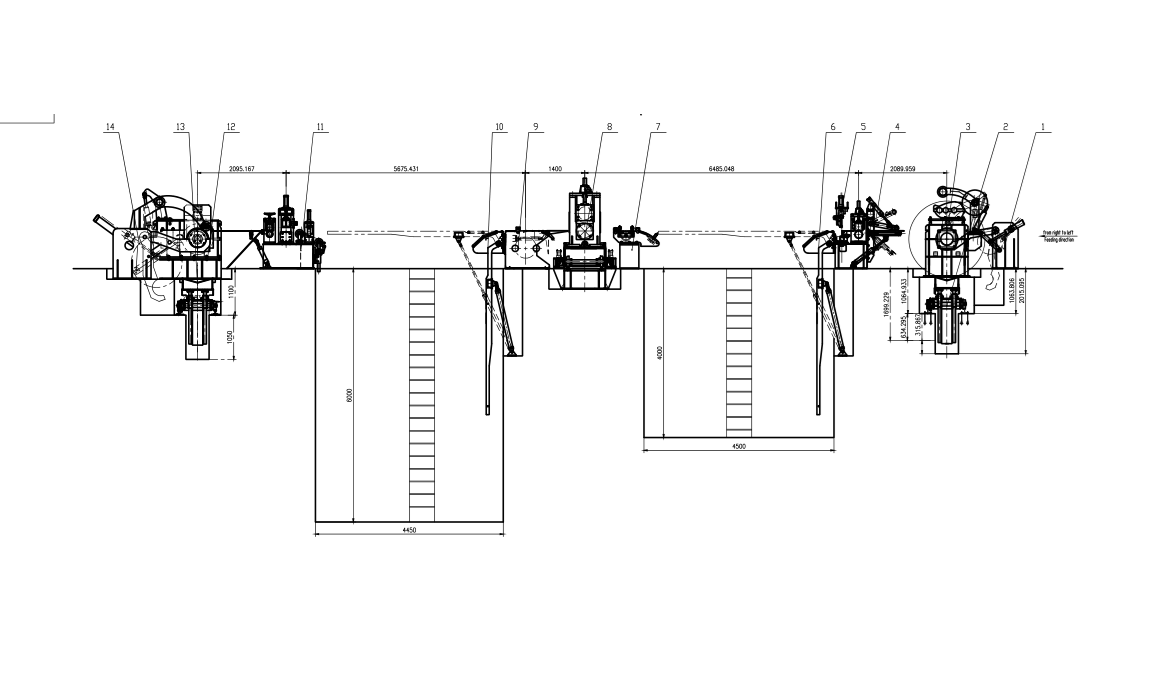

Quy trình sản xuất:: Xe rùa đưa cuộn thép vào → Coil xả cuộn → Thiết bị ép và kẹp  → Máy cắt thủy lực → Hố bù 1 → Thiết bị dẫn hướng  → Máy xẻ chính → Máy cuộn phế liệu → Hố bù 2 → Thiết bị căng các dải tôn→ Thiết bị thu cuộn → Xe đưa cuộn tôn ra ngoài




Thông số Cuộn tôn thép		 Vật liệu
 		 SS400 và Q20
Độ bên của thép δb≤450Mpa，δS≤260Mpa
Độ dày thép
 		 0.3-3mm
Độ rộng thép 500-1650mm
Đường kính trong cuộn I.D Φ480-520 mm(Φ508mm)
Đường kính ngoài cuộn O.D ≤Φ1600mm
Trọng tải cuộn ≤20T

Thông số máy xẻ		 Đường kính trục dao Ф200 mm
Chất liệu trục dao 40Cr
Thông số lưỡi dao Φ200mmXφ340mmX15mm
Vật liệu lưỡi dao H13K
Thông số dải Số dải 30 dải (với độ dày 0.3mm)
15 dải (với độ dày 1mm)
8 dải (với độ dày 2mm)
5 dải (với độ dày 3mm)
Độ rộng dải nhỏ nhất 30 mm (nếu độ dày của lưỡi sử dụng 9 mm, nó có thể làm tối thiểu 20 dải)
Độ chính xác chiều rộng ≤±0.1mm
Bộ thu cuộn Đường kính trong I.D Φ508mm
Trọng tải cuộn thu 15T（Max）
Các thông số khác Nguồn 380V/50Hz/3Ph
Tốc độ dây chuyền 0-120m/phút(độ dày 0.3-1mm)
0-100m/ phút (độ dày 1-3mm)
Công suất Khoảng 240 Kw
Kích thước dây chuyền 25m(L)X8m(W)
Điều khiển hệ thống cần  1 kỹ sư ,2 công nhân


.
Dây chuyền xả băng cuộn tôn-thép  (slitting line ) dùng để phân chia các cuộn tôn thành các băng tôn nhỏ với các khổ khác nhau theo yêu cầu của khách hàng.
Hệ thống hoàn toàn tự động từ khâu vào cuộn tới ra cuộn
