Dây chuyền sản xuất kết cấu thép

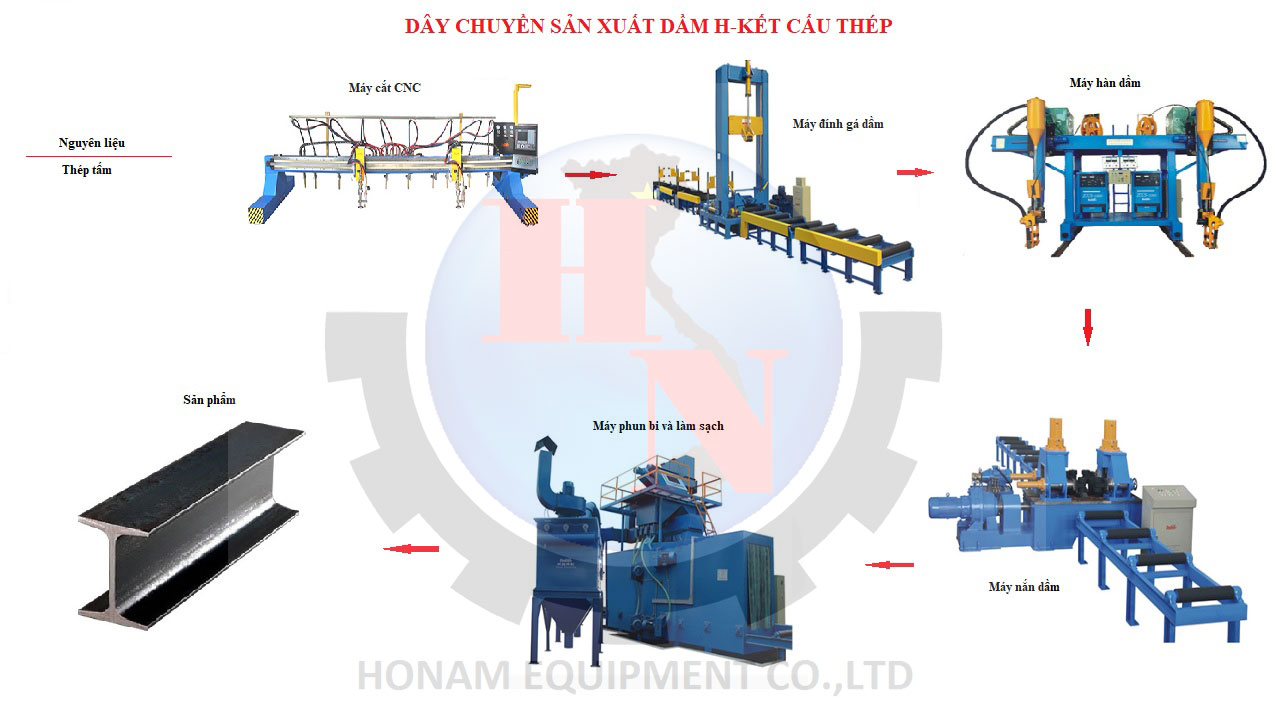

Quy trình sản xuất kết cấu thép :

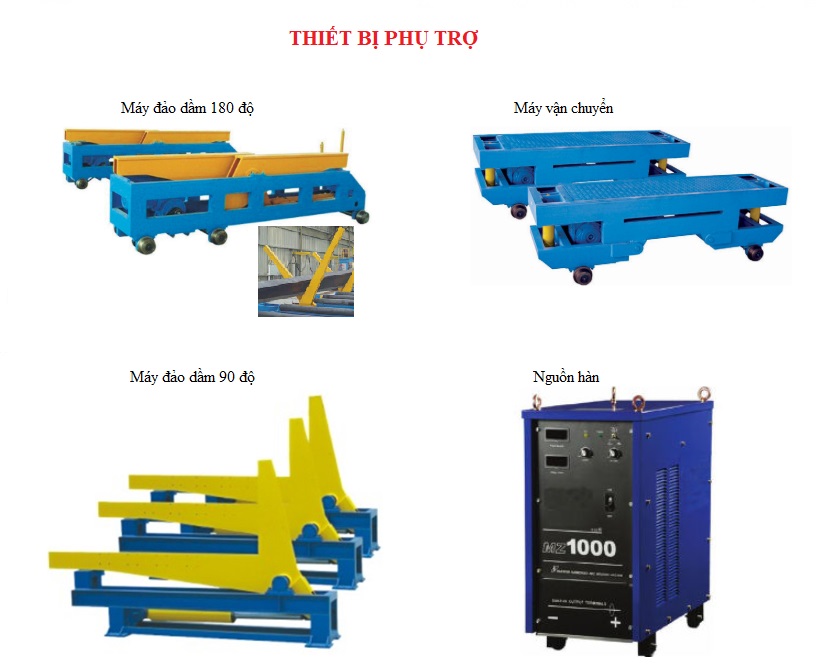

-Thiết bị phụ trợ:


1- Máy cắt pha băng tự động :
Model CNC
Khoảng cách  ray 3000-10000mm
Độ rộng cắt hiệu quả 2200-9200mm
Chiều dài cắt hiệu quả Chiều dài ray – 2500mm
Khoảng cách mỏ cắt 230mm (CNC)
80mm (STRIP)
Độ sâu cắt 6-200mm
Tốc độ cắt 50-1000mm/phút
Tốc độ không tải ≤6000mm/phút

2- Máy đính gá dầm tự động
Model DZ-15 DZ-18 DZ-20
Chiều cao bụng dầm 200-1500mm 200-1800 mm 200-2000 mm
Độ dày bụng dầm 6-32mm
Độ rộng cánh dầm 200-800mm
Độ dày cánh dầm 6-40mm
Chiều dài dầm 4000-15000mm
Động cơ 14kw

3-Máy hàn dầm tự động
Model DZA DZT
Chiều cao bụng dầm 200-1200mm 200-2000mm
Chiều cao cánh dầm 200-800mm
Chiều dài dầm 4000-15000mm
Kiểu hàn 2 Máy hàn SAW MZ-1000
Tốc độ hàn 150-2500mm/phút
Tốc độ quay lại 3000mm/phút
Khoảng cách Ray 4000mm 1400mm
Công suất 13kw

4- Máy nắn dầm tự động
Model HYJ-800 YJ-60 YJ-80
Độ rộng cánh dầm 200-800mm 200-800mm 400-1000mm
Độ dày cánh dầm 40mm 60mm 80mm
Chiều cao bụng dầm  nhỏ nhất 350mm 350mm 500mm
Chất liệu thép Q235A 16 Mn 16Mn
Tốc độ nắn thẳng 18000mm/phút 6300mm/phút 6000mm/phút
Động cơ 25kw 22kw 22kw
Kiểu Cơ khí Thủy Lực

5-Máy phun bi và làm sạch dầm:
